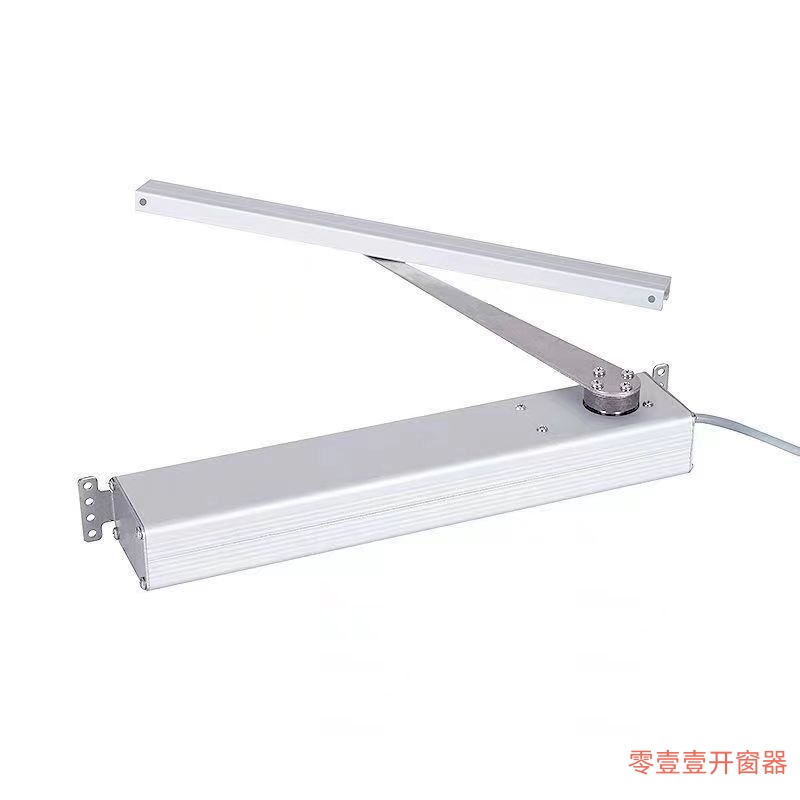

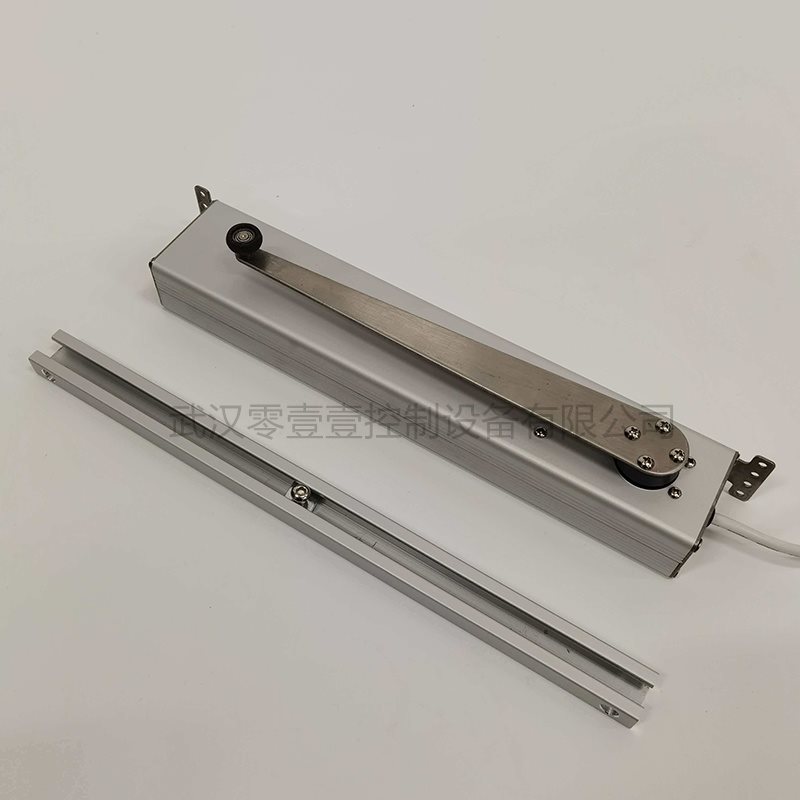

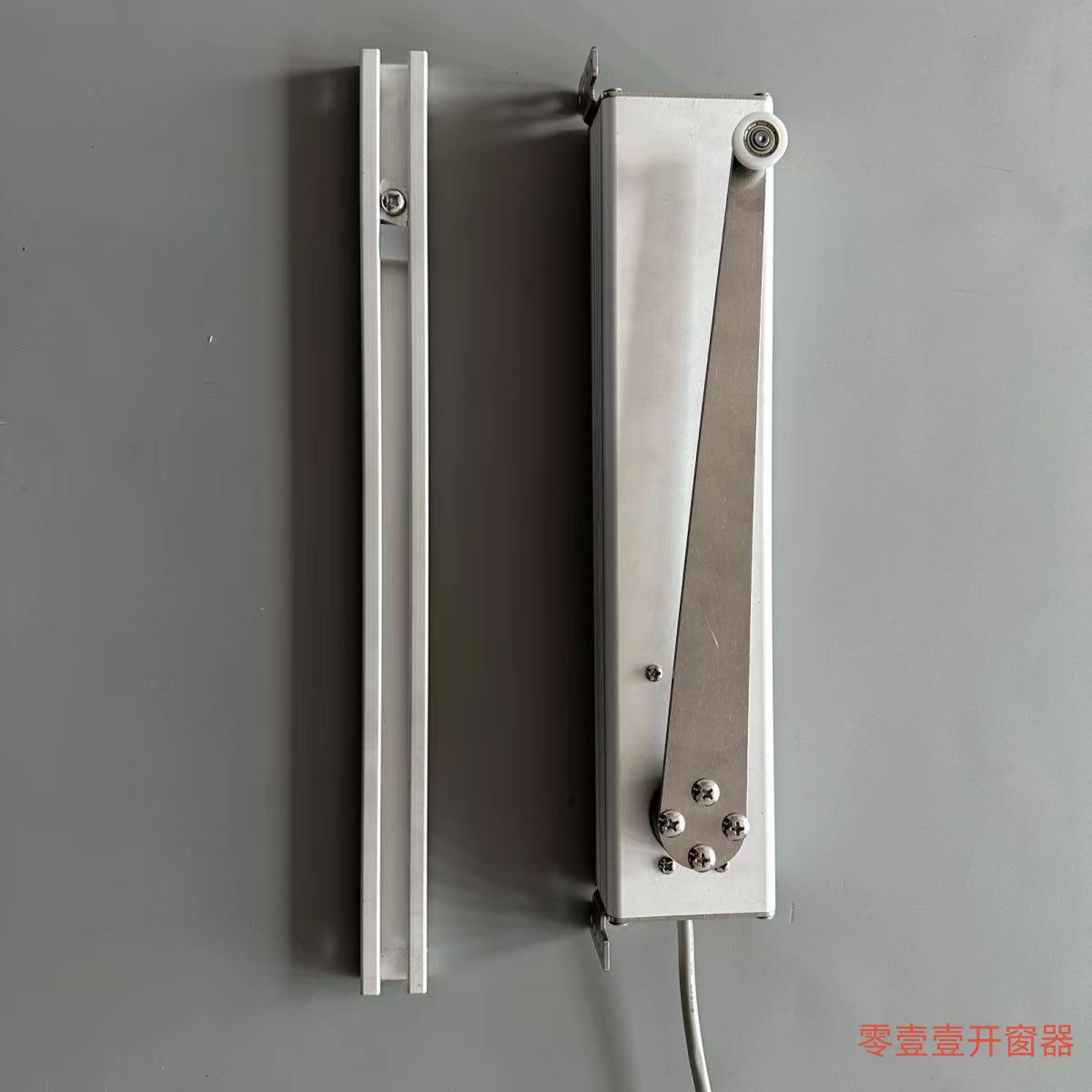

滑臂式电动开窗机（也叫曲臂 / 折臂电动开窗器）

滑臂式电动开窗器工作原理

电机驱动折叠滑臂（曲臂）做摆动运动，，滑臂式开窗器把电机旋转转化为摆动推力，把窗扇向外推开；关闭时滑臂折叠收回，可机械压紧窗扇，断电自带机械自锁，可停在任意开启角度，支持消防联动控制。

整套组成

铝合金主机壳体、折叠滑臂组件、驱动电机、过载保护电路板、电动开窗器厂家安装固定支架、接线端子。

核心特点

1. 关闭压紧性能好：滑臂收拢时可以压紧窗扇，密封、抗风压优于链条式开窗机。
2. 开启角度大，外平开窗最大可开到 90°；上悬窗 070°，满足消防排烟验收要求。
3. DC24V 工程款支持消防联动，可接消防控制箱、滑臂式开窗机风雨传感器、遥控；家用有 AC220V、锂电免布线版本，支持 APP、语音控制。
4. 内置电子过载保护，遇阻力自动停机，防夹保护。
5. 分单曲臂、双曲臂；单曲臂普通窗；电动开窗器生产厂家双曲臂用于大扇、重型窗扇。
6. 适合幕墙、厂房高窗改造，旧窗可加装，不用改动原有窗结构。

✅适配窗型：外平开窗、内平开窗、上悬窗、下悬窗、幕墙排烟窗、高位高窗 ❌不适用：推拉平移窗；滑臂摆动需要预留运动空间，臂杆运动路径不能有栏杆、电动开窗器源头厂家;墙体阻挡。

常用技术参数

• 供电：工程消防主流 DC24V；家用 AC220V / 锂电款
• 推拉力：单曲臂 400650N；双曲臂 8001200N
• 最大开启角度：090° 可调
• 防护等级：IP32IP43，室内、电动开窗器厂家;半室外使用
• 使用寿命：≥20000 次启闭

价格参考（2026，不含线材、控制箱、安装费）

• DC24V 单曲臂普通款：320480 元 / 台
• DC24V 重型双曲臂：500700 元 / 台
• 锂电免布线家用款：400600 元 / 台

大批量工程采购价格下浮；消防控制箱需要单独采购。

安装注意要点

1. 确认滑臂整个摆动范围内无障碍物，电动开窗器避免运行卡滞损坏设备。
2. 外开窗高层项目，要确认臂杆伸出不会碰撞外立面、护栏。
3. 消防排烟项目，必须选用 DC24V 型号，配套消防控制箱。

滑臂（曲臂）VS 电动链条开窗机对比

表格

项目	滑臂（曲臂）电动开窗机	链条式电动开窗机
输出方式	摆臂摆动推开	链条直线推出
压紧密封	关闭可压紧，密封好	压紧能力弱
最大开启角度	最大 90°	一般最大 70°
占用空间	臂杆向外展开占空间	机身扁平，占用小
适合窗型	平开窗、大上悬窗	中小型上悬 / 下悬窗

如果你需要，我把全部 7 种开窗机（手摇螺杆、手摇滑臂、电动螺杆、电动单链、电动双链、电动滑臂、推拉平移）整理一张完整选型总表，方便你做方案。

滑臂式开窗器是一种专为平开窗设计的电动开窗设备。它通过滑臂的伸展与折叠，将电机的旋转运动转化为窗扇的推拉动作。

与推拉力沿轴向输出的链条式/螺杆式不同，滑臂式开窗器在工作时机身长度保持不变，依靠滑臂角度变化驱动窗户，因此安装隐蔽、外形美观，且能轻松实现90°大角度开启。以下是基于主流产品数据的详细参数解析：

一、关键参数总览

参数类别	典型值范围	说明
推拉力	200N ~ 500N	主流产品为400N，专为平开窗设计
工作电压	DC24V（主流）、AC220V	消防系统强制要求DC24V安全电压
工作电流	1.2A（DC24V）	用于控制箱回路容量设计
额定功率	24W ~ 36W	功耗较低，节能环保
开启角度	可达90°	滑臂式主要优势，可实现全开启
运行速度	6 ~ 20 mm/s	约6秒完成90°开启
锁紧力	1000N ~ 3000N	关窗后密封性好
防护等级	IP30 ~ IP32	室内安装为主，不适用于户外
工作温度	-20℃ ~ +75℃	适应大多数气候条件
设计寿命	20,000次启闭	负载测试条件下

二、关键参数详解

1. 推拉力（关键选型参数）

滑臂式开窗器的推拉力范围通常在200N~500N之间，主流产品集中在400N：

选型注意：滑臂式的推力参数与链条式/螺杆式不同。400N的滑臂式已可驱动绝大多数常规尺寸（宽0.5-0.6m）的平开窗，因为其力臂设计更省力。

2. 开启角度（滑臂式关键优势）

滑臂式开窗器至大的特点是不受行程限制，可实现至大90°开启角度：

· 开启时间：通常3-6秒即可完成0°到90°的开启

· 适用范围：特别适合需要大通风面积的平开窗场景

· 原理：工作时开窗器机身长度保持不变，依靠滑臂角度变化驱动窗户

3. 工作电压

消防排烟系统必须选用DC24V版本，并配合消防控制箱使用。

家用可选用AC220V直插式。

4. 工作电流与功率

滑臂式开窗器功耗较低，DC24V版本参数如下：400N型号 1A ～1.5A24W ~ 36W

5. 锁紧力

滑臂式开窗器具备机械锁紧功能，窗户关闭后锁紧力强：

常规型 1000N ~ 2000N高锁紧型可确保窗户在关闭状态下的气密性和水密性，抵御风压。

7. 适用窗型与尺寸

滑臂式开窗器专为平开窗设计，适用窗宽有限制：

参数	典型值	说明
至小窗宽	0.5m	小于此宽度安装空间不足
至大窗宽	0.6m	单台滑臂式可驱动的至大窗宽

重要提示：窗宽超过0.6m的平开窗，建议采用双机同步驱动（窗扇上下各安装一台）或选用链条式/螺杆式开窗器。

滑臂式  不适用于户外或潮湿环境：如需户外安装，应选择螺杆式开窗器（IP65）。

9. 设计寿命

寿命指标	典型值	说明
启闭次数	>20,000次	负载推出及拉回全循环测试，质保期 2年

三、产品特性

1. 结构与材质

· 滑臂材质：优良材质不锈钢或防腐不锈钢制造，耐腐蚀、强度高

· 外壳材质：铝合金一体式外壳，阳极氧化处理，外形现代美观

· 输出方式：滑臂，与链条式/螺杆式原理不同

2. 安全保护

· 过载保护：内置电子过载保护模块，遇阻自动停止，防止电机烧毁

· 机械锁紧：具备机械锁紧功能，关窗后牢固锁定

· 低噪音：低噪音、低能耗、免维护设计

3. 智能扩展

· 可配接风感/雨感/烟感传感器、遥控、智能模块

· 支持消防联动（消防优先信号输入）

· 可选配单控开关、内置同步功能

· 支持手机APP、WiFi、声控等智能控制方式

4. 标准符合性

· 符合JG/T374-2012《建筑用开窗机》标准

· 通过国家建筑材料检测中心检验

四、滑臂式 vs 链条式 vs 螺杆式对比

对比维度	滑臂式	链条式	螺杆式
主要优势	外形美观、90°大开启	轻巧、成本低	推拉力大、环境适应性强
推力范围	200N - 500N	250N - 600N	800N - 3000N
适用窗型	平开窗	悬窗、平开窗	天窗、重型窗、各类悬窗
至大开启角度	90°	取决于行程	取决于行程
机身长度变化	保持不变	链条伸出/收回	推杆伸出/收回
防护等级	IP30-IP32	IP32	IP54-IP65
适用窗宽	≤0.6m	≤1.2m	无限制（可双机同步）
环境适应性	室内	室内	室内外通用
美观度	⭐⭐⭐⭐⭐	⭐⭐⭐	⭐⭐⭐
价格成本	中等	较低	较高

五、选型建议速查表

应用场景	推荐推力	推荐电压	推荐配置	备注
家用平开窗（常规尺寸）	400N	DC24V/AC220V	单台	常用配置
小型平开窗（＜0.5m宽）	200N-400N	DC24V	单台	可选经济型
较大平开窗（0.5-0.6m宽）	400N-500N	DC24V	单台	选高推力型号
宽幅平开窗（>0.6m宽）	400N×2	DC24V	双机同步	上下各一台
消防排烟平开窗	400N	DC24V	配消防控制箱	必须符合规范
智能家居联动	400N	DC24V	配WiFi/智能模块	支持APP控制
商用建筑平开窗	400N-500N	DC24V	群控/分区控制	选带同步功能

六、选型关键注意事项

1. 确认窗型适配：滑臂式专为平开窗设计，不适用于悬窗、天窗或推拉窗。安装前务必确认窗户为内平开或外平开结构。

2. 窗宽限制严格：单台滑臂式至大适用窗宽约0.6m。超过此宽度必须采用双机同步驱动或改用链条/螺杆式开窗器。

3. 防护等级限制：滑臂式防护等级通常为IP30-IP32，只适用于室内干燥环境。户外、潮湿、粉尘场所请选用螺杆式开窗器（IP65）。

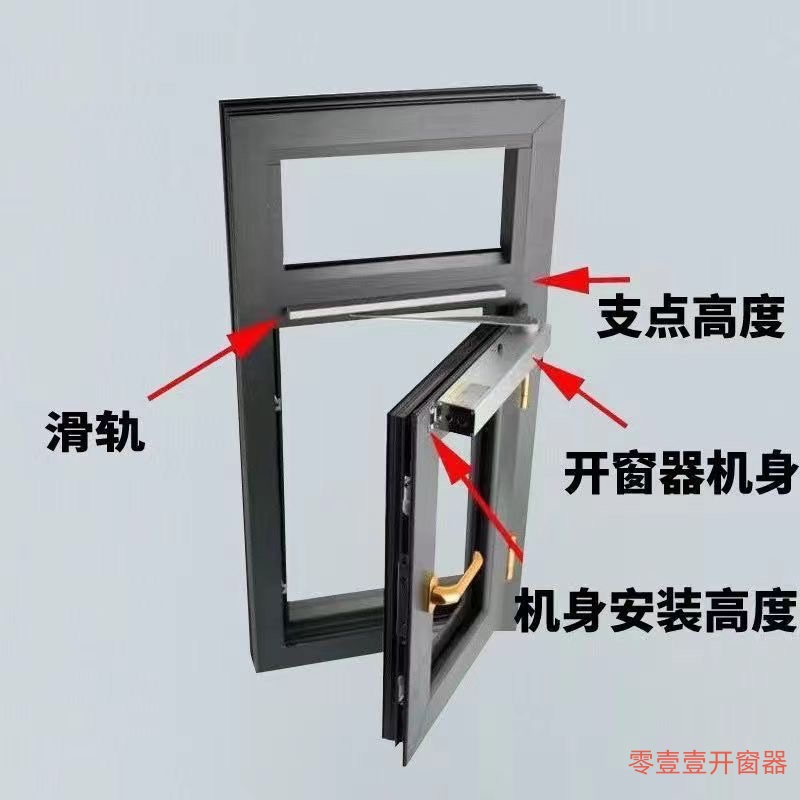

4. 安装位置：滑臂式安装在窗框侧边或底部，安装前需确认是否有足够空间容纳滑臂的展开动作。

5. 消防规范符合性：用于消防排烟系统时，必须选择DC24V版本，并配接符合规范的消防控制箱，确保消防优先功能。

6. 双机同步：驱动宽幅平开窗（>0.6m）时，建议选择内置同步功能的型号，或采用上下双机配置，保证受力均匀。

总结

滑臂式开窗器 = 平开窗专业 + 90°大开启 + 外形美观 + 室内安装

它是平开窗自动开闭的优先选择型，特别适用于以下场景：

· 家用/商用平开窗的电动化改造

· 需要90°全开启实现至大通风面积

· 对窗户外观要求高，希望开窗器隐蔽美观

· 智能家居联动控制

· 室内消防排烟系统（平开窗方案）

局限性：

· 只适用于窗宽≤0.6m的平开窗

· 只限室内安装（IP30-IP32）

· 推力上限500N，不适用于超重窗扇。滑臂式电动开窗器

选型时优先确认窗宽是否≤0.6m和安装环境是否为室内，再根据是否需接入消防系统选择DC24V或AC220V版本。如需驱动宽幅平开窗（>0.6m），应采用双机同步驱动方案。
