双螺杆式开窗器





螺杆式开窗器通过螺杆螺母机构将旋转运动转化为直线运动，其主要特点是推力强劲、运行平稳、锁紧力极高、环境适应性强。以下是基于主流产品数据的详细参数解析：

一、关键参数总览

参数类别	典型值范围	说明
推拉力	400N ~ 3000N	远超链条式，可驱动重型天窗
静态锁紧力	2000N ~ 25000N	关窗后锁紧能力极强，保证密封性
工作电压	DC24V（主流）	消防系统强制要求安全电压
工作电流	1.5A ~ 5.0A	大推力型号电流需求较高
功率	36W ~ 91W	视推力规格而定
行程	100mm ~ 1500mm	可定制，适用于大开启角度需求
运行速度	4 ~ 11 mm/s	低速平稳，避免冲击
防护等级	IP54 ~ IP65	封闭式结构，防尘防水能力强
使用温度	-5℃ ~ 75℃（部分可扩展）	适应多种气候条件
设计寿命	10,000 ~ >30,000次	启闭测试次数
时间负荷率	30%	连续运行时间需控制

二、关键参数详解

1. 推拉力（至关键优势）

螺杆式开窗器至突出的优势是推力远超链条式：

产品级别	推拉力	适用场景
轻型螺杆	400N ~ 800N	常规悬窗、中型天窗
中型螺杆	800N ~ 1600N	重型天窗、大尺寸幕墙窗
重型螺杆	1600N ~ 3000N	超重型屋顶天窗、工业厂房大型排烟窗

以市场主流产品为例：

· 常规型：推拉力 800N ~ 1200N

· 高推力型：可达 1600N

· 超重型：至大推力 3000N

相比单链式（250-800N）和双链式（600-1600N），螺杆式的推力上限更高，是解决重型窗户自动开启问题的首先选择方案。

2. 静态锁紧力（螺杆式标志性参数）

螺杆传动机构具备机械自锁特性，关窗后锁紧能力极强：

产品规格	静态锁紧力	说明
常规螺杆	2000N ~ 5000N	满足常规密封需求
重型螺杆	12000N ~ 25000N	抵御强风压，保证气密水密

意义：锁紧力直接决定窗户关闭后的密封性能（防风、防雨、隔音），高层建筑或台风地区尤为关键。

4. 工作电流与功率

电流和功率与推力规格正相关：

推力规格	典型电流（DC24V）	典型功率
800N-1200N	1.5A	36W ~ 40W
1600N	1.5A	40W
3000N	5.0A	91W

电流值直接影响控制箱回路容量设计和供电线缆规格选择。

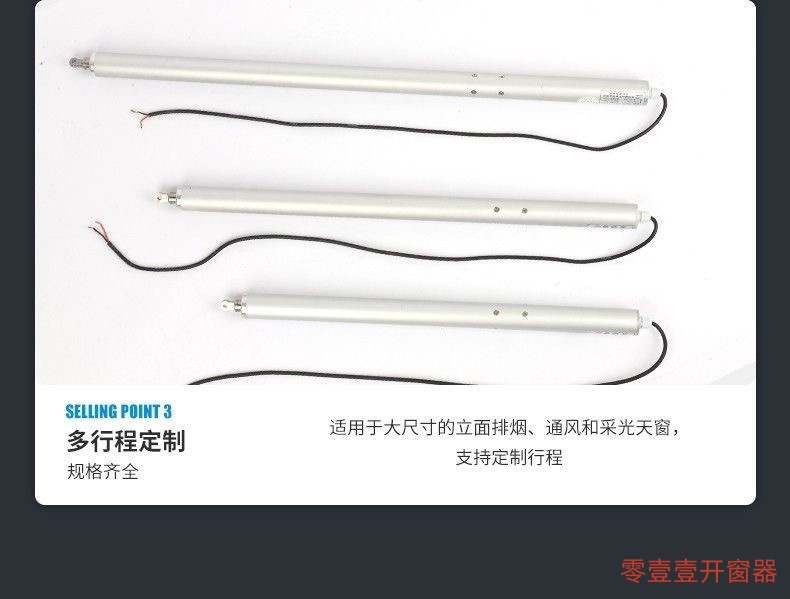

5. 行程

· 范围：50mm ~ 1500mm可定制

· 常用规格：300mm、400mm、500mm、600mm、800mm、1000mm

· 机身长度公式：L = 行程 + 260mm ~ 302mm（不同厂家略有差异）

· 选型：开启角度 = arcsin(行程 / 窗扇宽度)，大行程可实现接近90°的全开启

6. 运行速度

· 典型值：4 ~ 11 mm/s

· 通风模式：4 ~ 7.8 mm/s

· 消防模式（RWA）：5.7 ~ 9.5 mm/s

· 选型注意：消防规范要求排烟窗开启时间≤60秒，需确保速度达标

7. 防护等级

螺杆式采用全封闭式内螺纹驱动结构，环境适应性远优于链条式：

防护等级	典型产品	适用场景
IP54	部分常规型号	一般室内环境
IP65	多数主流产品	户外、粉尘、潮湿、沿海高盐雾环境

IP65意味着完全防尘且可抵御低压喷水，是工业厂房、天窗、户外应用的理想选择。

8. 使用温度

· 常规范围：-5℃ ~ +75℃

· 扩展范围：部分产品支持更宽温域，适应严寒或酷热地区

9. 时间负荷率

· 典型值：30%

· 含义：在10分钟内，连续运行时间不应超过3分钟

· 注意：螺杆式不适用于频繁启停的场景，主要用于开/关动作较少的消防排烟和日常通风

10. 设计寿命消防联动电动开窗器

· 典型值：>10,000次启闭测试

· 高寿命型：可达30,000次以上

· 寿命测试通常包含推出及拉回全循环，在额定负载条件下进行

三、产品特性

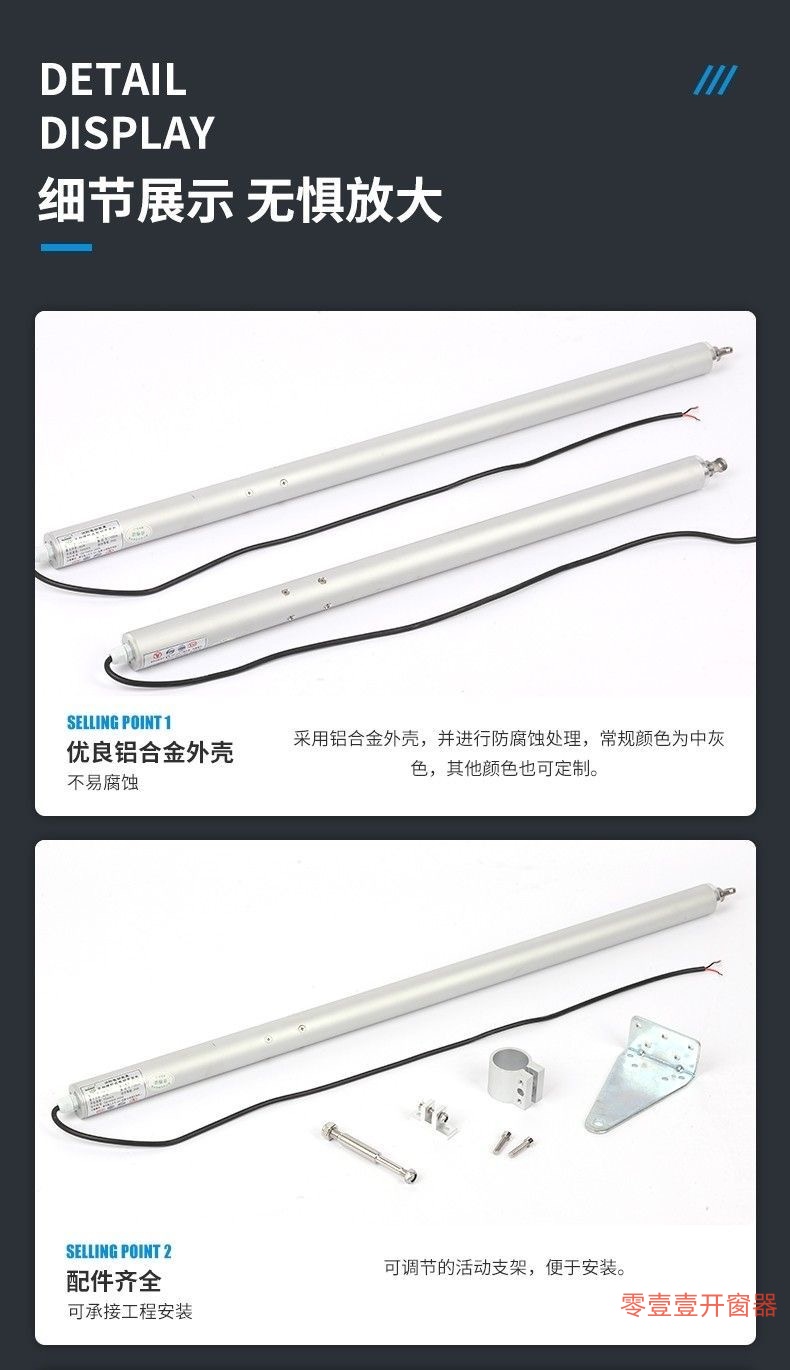

1. 结构与材质产品大全链条式电动开窗器，

· 螺杆/推杆：采用强度高的不锈钢材质，耐腐蚀、抗磨损

· 外壳：优良材质铝合金，阳极氧化处理，外形美观，耐候性强

· 全封闭结构：内螺纹驱动，封闭性好，防水防尘防沙，适用于恶劣环境

2. 控制与保护电动开窗器定制，

· 过载保护：内置电子过载保护电路，遇阻自动停止，防止电机烧毁

· 行程限位：电子式终端位置断电，准确控制启闭位置

· 终端缓冲：部分高级型号内置终端缓冲功能，减少冲击噪声

3. 同步功能电动开窗器技术参数

· 支持多机同步：至多可同步4台开窗器，无需外部控制单元

· 适用场景：宽幅窗户（超过1200mm）需双机同步驱动，保证受力均匀

4. 智能扩展，消防联动电动开窗器功能，

· 可配接风感/雨感/烟感传感器、遥控、智能模块

· 高级型号支持KNX功能，可接入楼宇自动化系统

· 符合EN 12101-2标准（自然排烟排热装置认证）

· 满足JG/T374-2012《建筑用开窗机》标准

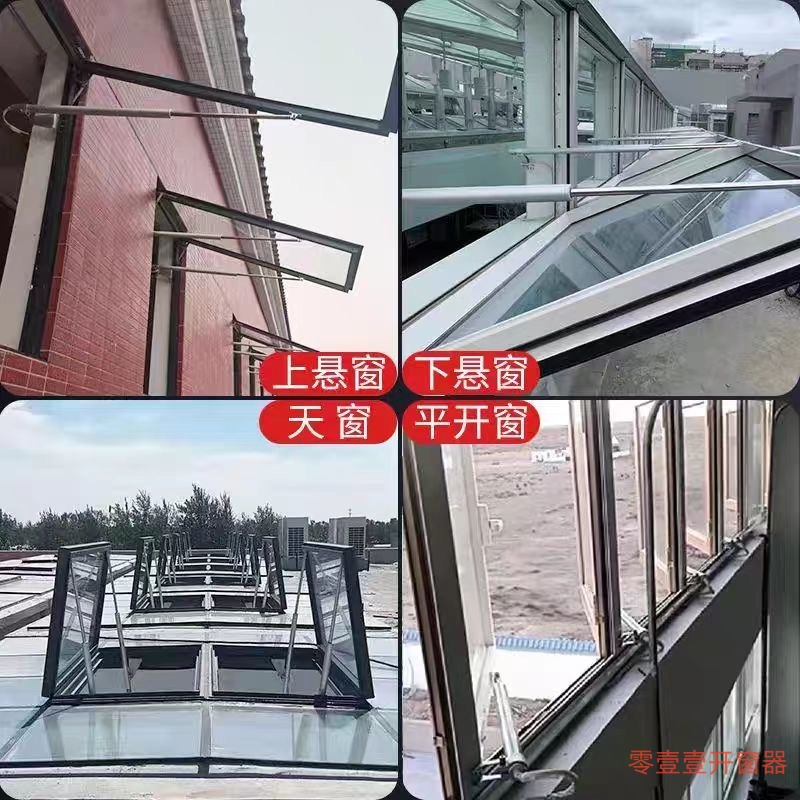

5. 适用窗型

螺杆式开窗器适配性极广，几乎覆盖所有窗型：

· 上悬窗（内开/外开）

· 下悬窗（内开/外开）

· 侧悬窗（内开/外开）

· 天窗（外开）

· 中悬窗

· 平开窗

四、螺杆式 vs 双链式 vs 单链式对比电动开窗器选型。

对比维度	螺杆式	双链式	单链式
主要优势	推拉力大、锁紧力强、环境适应性强	推力大、适合宽窗	轻巧、成本低
推力范围	400N - 3000N	600N - 1200N	250N - 600N
静态锁紧力	2000N - 25000N	≥2000N	≥1000N
防护等级	IP54 - IP65（全封闭）	IP32（链条外露）	IP32（链条外露）
适用窗型	天窗、重型窗、幕墙窗、各类悬窗	宽幅悬窗、中型天窗	中小型悬窗、平开窗
环境适应性	（防尘防沙防水）	一般	一般
运行速度	4 - 11 mm/s	9 - 13 mm/s	8 - 12 mm/s
价格成本	较高	中等	较低
安装空间	直杆式，需一定长度空间	链盒式，需一定体积	链盒式，体积小巧

五、选型建议速查表电动开窗器安装规范，

应用场景	推荐推力	推荐防护等级	推荐行程	备注
中型天窗（1-2㎡）	800N	IP65	300-500mm	单窗单控
大型天窗（2-4㎡）	1200-1600N	IP65	500-800mm	可双机同步
超重型屋顶天窗（≥4㎡）	2000-3000N	IP65	500-1000mm	需专业选型核算
工业厂房排烟窗	800-1600N	IP65	400-800mm	粉尘环境必选IP65
高层幕墙窗（强风压）	1200-1600N	IP65	300-600mm	需核算风压负载
沿海/高盐雾环境	800-1600N	IP65+不锈钢	按需定制	防腐要求高
消防排烟系统	按规范计算	IP65	按规范计算	必须符合EN 12101-2
常规上悬窗（≤1㎡）	400-800N	IP54-IP65	300-500mm	性价比可选链条式

六、选型关键注意事项电动开窗器选型注意事项，

1. 推力与窗重匹配：螺杆式虽推力大，但仍需核算。天窗推力需求 ≈ 窗重 × 1.5-2倍（含风压积雪荷载）。

2. 确认防护等级：户外、粉尘、沿海环境务必选择IP65版本，螺杆式的全封闭结构是主要优势。

3. 行程与机身长度：确认安装空间是否满足 L = 行程 + 260mm 的机身长度要求。

4. 宽窗需同步驱动：窗宽超过1200mm时，建议采用双机同步配置，避免受力不均。

5. 消防规范符合性：消防排烟系统必须选DC24V版本，且需具备消防优先功能；建议选择通过EN 12101-2认证的产品。

6. 时间负荷率限制：螺杆式不适用于频繁启停场景（时间负荷率30%），如需频繁通风，需评估使用频率。

总结电动开窗器行业资讯，

螺杆式开窗器 = 至大推力（3000N）+ 至高锁紧力（25000N）+ 至强环境适应性（IP65全封闭）

它是解决重型天窗、超大尺寸幕墙窗、工业厂房排烟窗等场景自动开启问题的首先选择方案，尤其适用于以下情况：

· 窗户自重较大（≥50kg）

· 安装环境恶劣（粉尘、潮湿、沿海高盐雾）

· 需要极高气密水密性能（高层建筑、台风地区）

· 消防排烟系统要求高可靠性电动开窗器维护方法



选型时优先确认推力需求是否匹配窗重与风压，再根据安装环境选择IP65防护等级版本。如需驱动宽幅窗户，务必选用双机同步配置。

电动开窗机安装样品：
